燃气导热油炉优势

5燃气导热油炉优势

燃气导热油炉的热油循环供热系统由：炉本体、循环泵、系统管道、阀门及高低位槽等组成。其中燃气导热油炉本体，是热媒供热系统***关键的核心设备。

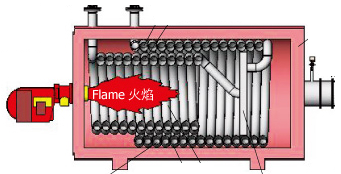

燃气导热油炉炉体盘管结构介绍

1.1. 炉体由圆桶型钢制壳体，前炉门， 后炉门，内部低氮炉膛内圈盘管辐射受热面、对流外圈盘管受热面，炉膛后部浇注炉墙等组成。

1.1.1 炉体盘管：由内圈盘管、外圈盘管串联连接组成炉体受热面,分辐射段和对流段两部分。外圈盘管的放置为支承式，内圈盘管为悬吊式。每圈盘管一端固定，另一端可自由伸缩，即在盘管的另一端有数圈炉管呈适当拉稀呈弹簧状态，如同弹簧般的结构形式，从而使热膨胀力得以充分的释放，同时增加了炉管的受热面积。炉管支承件，密封件的材质为0Gr18Ni9不锈钢。

1.1.2烟气流程：烟气经辐射段内圈盘管内侧受热面形成***回程，再经内圈盘管外侧与外圈盘管内侧形成烟气第二回程，再经由对流受热面的外盘管外侧和钢制壳体内壁形成烟气第三烟气流程，***后经后烟箱从炉体尾部后炉门中心出烟口排出。这样的结构，炉体盘管全部受热均匀，而且烟气流动比较顺畅、烟气流动阻力小。

1.1.3.导热油热循环流程：热载体（导热油）从对流受热面的外圈盘管前部盘管低温进入，流经对流受热面后部盘管后再流进内圈盘管后部进入燃烧室辐射段前端，经膜式壁受热面，并被加热到一定的给定温度，然后进入循环系统供用热设备使用温度。

1.1.4.其他

（1）炉体前部有快开炉门，炉体后部有检查人孔（g=500），炉体下部有两个清灰口（k1-k2=250）便于维护人员检查维护。(具体见加热炉总图）

（2）前炉门盖设有视镜，燃烧器附近设有惰性气体灭火口。

（3）炉体后炉门上中心处设置烟道接口及其防爆门。

（4）在炉体及烟道的关键处设置烟气监测点。

1.1.5. 炉体优势是：该串联型炉体结构燃气导热油加热炉，无多余的无效传热面积，通过先进的膜温控制，热载体导热油热油循环，低温进，炉管串联，受热时间长，受热均匀，燃料耗量节省，高温出，进出口热油温差大，在同温差，同流量，出油温度要求高达260℃以上使用的情况下比较，有优势，炉管无局部导热油过热结焦，保证了炉管内的导热油长期使用，延长了炉体盘管及导热油的使用寿命，炉体盘管寿命正常使用长达20年不会坏。
