    冷凝燃气蒸汽锅炉_常州市上能锅炉有限公司

    上能锅炉 2020-10-12 1082次 返回

    【1】配有***冷凝换热器,实测热效率达103%;

    【2】选配分体式低氮燃烧器,氮氧化物排放可低于30mg;

    【3】PLC可编程控制,轻松实现***集群控制和物流网智能控制;

    【4】配置***空气预热器,燃料燃尽率高达100%。

    31

    冷凝燃气蒸汽锅炉适用范围

     功率范围:1t/h~25t/h  适用燃料:天然气   燃烧方式:微正压燃烧

    低氮解决方案:CAVALLO卡瓦诺变频分体式低氮燃烧器 + FGR

    NOX排放:NOx≤30mg   热效率:热效率≥103%

    适用范围:

    1. 适用于所有制药、造纸、烟草、印染、制衣等工业用户;餐饮、医院消毒、桑拿中心、洗衣中心等商用途径;

    2. 同时可为汽-水换热器加热采暖系统提供热水、为溴化锂吸收方式制冷机提供动力。



    冷凝燃气蒸汽锅炉概述

    上能超低氮冷凝余热回收燃气蒸汽锅炉,采用***率低应力卧式湿背内燃烟气二回程结构,配置***空气预热器和节能冷凝一体机;圆弧形对开炉门设计,运用大炉膛全混合燃烧和***螺纹烟管传热;首创低氮耦合,炉内独有四级低氮燃烧技术,***抑制NOx生成;配置瑞士ABB变频器,意大利CAVALLO卡瓦诺变频分体式超低氮燃烧器,7英寸液晶触摸屏与高性能PLC可编程控制器,实现锅炉NOx≤30mg的超低排放标准。

    32

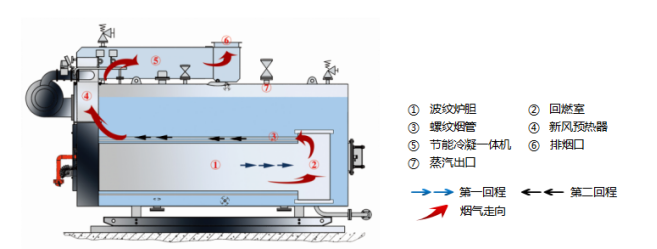

    冷凝燃气蒸汽锅炉工作原理

    锅炉采用大容积全波纹炉胆,湿背式跑道型回燃室,全螺纹烟管对称且均匀布置在炉胆两侧。Cavallo卡瓦诺变频分体式超低氮燃烧器提供燃料燃烧,喷出的火焰在炉胆内湍流燃烧。产生的高温烟气经回燃室折返,进入螺纹烟管,***换热后,由前烟箱进入空气预热器,烟气逆流换热,加热冷空气;降温的烟气顺流进入节能冷凝一体机,烟气逆流通过错排的硅镁铝合金翅片管扩展受热面,回收烟气潜热和显热,预热锅炉给水温度,热量极限回收后的烟气经烟囱排入大气。

    26

    冷凝燃气蒸汽锅炉性能特点

    上能超低氮冷凝余热回收燃气蒸汽锅炉,采用***率低应力卧式湿背内燃烟气二回程结构,将大量低温受热面布置在本体受压区外,加大蒸汽空间提高蒸汽干燥度,降低锅炉热应力,避免锅炉本体内冷凝腐蚀,从而提高本体热效率。且注重顶层设计,将锅炉本体、空气预热器、节能冷凝一体机、CAVALLO卡瓦诺变频分体式超低氮燃烧器、智能控制系统进行集成。

    34

    管路系统简单可靠,减少安装占地面积,烟气通道简洁流畅。低温冷凝极限回收燃料的同时,提升锅炉大热效率高达103%,实现30mg超低氮排放。

    【1】二回程结构设计

    锅炉优化设计为跑道型回燃室,二回程管束,有效增大蒸汽空间,提高蒸汽干燥度。

    【2】超大波纹炉胆

    炉水受热均匀,水位、汽压更加稳定;

    增大燃烧空间,降低火焰温度,实现NOx≤30mg的超低排放标准。

    【3】意大利Cavallo卡瓦诺悬臂式风机及不锈钢消音器

    体积小、重量轻、风压/风量稳定;增加了消音装置,超长寿命、超低噪音。

    【4】节能冷凝一体机

    极限回收烟气中的显热和水蒸汽凝结后的汽化潜热,提高给水温度,降低排烟温度,节省燃气费用,有效提升锅炉热效率高达103%;采用***ND钢+硅镁铝合金缠绕复合翅片管,传热性能高,耐腐蚀性强。

    27

    【5】空气预热器

    低温情况下可快速启动,迅速加热空气;

    换热强度高,抗腐蚀性强;

    双向纯逆流换热模式,瞬间提高空气温度,加速燃烧,燃烧效率高达100%。

    【6】Cavallo卡瓦诺变频分体式超低氮燃烧器

    意大利Cavallo卡瓦诺超低氮燃烧器,拥有低氧式、分布式、循环式、分级式四级燃烧技术;

    结合烟气再循环西门子FGR技术,实现30mg超低氮排放;

    采用瑞士ABB变频器,实现变频比例控制燃烧,***节能。

    【7】变频给水

    给水稳定;炉水波动小;蒸汽压力稳定;蒸汽干燥度高

    【8】PLC智能控制器

    采用7英寸液晶显示触摸屏,与高性能可编程PLC控制器匹配;

    具备高低水位/超压/超温报警等联锁安全防护功能,可有效实时记录锅炉运行状态,***监控锅炉运行安全。

    35

    冷凝燃气蒸汽锅炉供热系统图5

    冷凝燃气蒸汽锅炉技术参数

    36



    客户如有需求燃气蒸汽锅炉,请联系公司热能***人士芮先生,联系电话:0519-82052399,
