    冷凝蒸汽锅炉产品概述

    上能锅炉 2019-05-05 2082次 返回


    产品名称:冷凝蒸汽锅炉


    冷凝蒸汽锅炉产品概述:采用超越经典的四回程设计机理,是集空气动力学、传热学、工程美学、燃烧学等多学科的智造产物。内置***空气预热器(三回程),圆弧形对开炉门,***大炉膛全混合燃烧和***螺纹烟管传热,精研低氮耦合,炉内独有四级低氮燃烧技术,NOx≤20mg/Nm3。低阻环翼型(四回程)冷凝器,极限回收烟气中的显热和汽化潜热,使热效率跃升至103%。置入高端施耐德变频控制器和意大利Cavallo(卡瓦诺)分体式低氮燃烧器后的工作性能堪称***,为安全保驾护航!

    冷凝蒸汽锅炉技术参数

    【额定蒸发量】1t/h~25t/himage

    【额定工作压力】1.0~2.5MPa

    【饱和蒸汽温度】184~224℃

    【适用燃料】天然气、液化气

    【燃烧方式】微正压燃烧

    【调节方式】变频比例调节

    【排放指标】NOx≤30mg/m3

    【热效率】≥102.3%(额定工况下)



    冷凝蒸汽锅炉适用行业

    1. 适用于所有制药、造纸、烟草、印染、制衣、食品加工、酿酒、木材加工、桥梁及道路养护、石化提炼、蔬菜加工、肉食加工、油污清洗等工业用户;餐饮、医院消毒、食堂蒸煮、桑拿中心、洗衣中心等商用途径;


    2. 同时可为汽-水换热器加热采暖系统提供热水、为溴化锂吸收方式制冷机提供动力。



    冷凝蒸汽锅炉工作原理

    冷凝蒸汽锅炉采用大容积全波纹炉胆,湿背式跑道型回燃室,全螺纹烟管对称且均匀布置在炉胆两侧。Cavallo卡瓦诺变频分体式超低氮燃烧器提供燃料燃烧,喷出的火焰在炉胆内湍流燃烧。产生的高温烟气经回燃室折返,进入螺纹烟管,***换热后,由前烟箱进入空气预热器,烟气逆流换热,加热冷空气;降温的烟气顺流进入节能冷凝一体机,烟气逆流通过错排的硅镁铝合金翅片管扩展受热面,回收烟气潜热和显湿,预热锅炉给水温度,热量极限回收后的烟气经烟囱排入大气。


    冷凝蒸汽锅炉产品特点

     超越环保排放政策要求,***新升级款,配置丰富,满足客户的实际需求。

    1. 冷凝蒸汽锅炉集成化整装出厂

    集成***型空气预热器、节能冷凝一体机,采用***率超低氮排放分体燃烧器,配置通用性高端***变频器。锅炉整装出厂,安装便捷。多款配置要求,满足不同客户的个性需求。

    2. 冷凝蒸汽锅炉智能化专家控制系统

    采用***高清彩色触摸屏,高性能可编程PLC控制器全程监控各部件的运行,智能PID模式调节空气与燃气量,自动调节运行状态,精确控制输出负荷,可免人员值守,操作使用非常方便。


    3. 冷凝蒸汽锅炉超高热效率采用二级串联换热模式,锅炉设计四回程换热流程,烟气通过高性能的空气预热器和节能冷凝一体机,可***回收烟气的显热和潜热;高性能变频器与Cavallo卡瓦诺变频分体式低氮燃烧器的精控配合,负荷全比例式输出曲线完全适应客户的实际需求,创造更多的能源节省。确保锅炉***运行(102%),杜绝低效。

    4. 冷凝蒸汽锅炉超低氮排放

    源自意大利Cavallo卡瓦诺变频分体式低氮燃烧器,采用四级全混合燃烧技术,NOx≤30mg/m3,满足环保部门的***严格要求。



    冷凝蒸汽锅炉技术创新颠覆认知的极限,高达102.3%热效率,技术总是***一步。



    冷凝蒸汽锅炉低氮燃烧技术】

    冷凝蒸汽锅炉排放更环保:采用燃烧技术***的燃烧器,匹配波纹大炉膛,密闭燃烧,确保NOx≦30mg/m3;

    冷凝蒸汽锅炉负荷更适应:高性能变频器与智能化PLC的***组合,能满足不同时段下变负荷情况的精控模式


    冷凝蒸汽锅炉***余热回收技术】

    换热更迅速:采用先进的超导热管式换热管,双向纯逆流换热模式,快速加热助燃空气温度,让燃烧更彻底,燃烧效率更高。耐腐蚀更***:冷凝器采用ND钢+铝镁合金鳍片管,有效预防烟气冷凝水的弱酸性腐蚀,保护换热管,延长使用寿命。



    冷凝蒸汽锅炉创新耦合换热技术】

    冷凝蒸汽锅炉技术更超越:设计与燃烧火焰完全匹配的波纹炉胆,选用超薄环翼型耐腐蚀换热管,优化空预器的纯逆流换热计算模型,采用加大换热面的冷凝器,精确计算,创新优化,确保锅炉余热回收技术始终***一步。



    冷凝蒸汽锅炉智能节电自控技术】

    费用更节省:变频器与燃烧器风机、给水泵的***组合,采用优化的自控智能化程序,锅炉的负荷满足全比例式个性输出,宽幅变频让电机输出更省电、更节能。低氮技术


    Cavallo卡瓦诺变频分体式低氮燃烧器为科诺集团与北京航天航空大学、能源与动力工程学院联合研发,其在超低氮分体式燃烧器上注入“中国芯”,用***先进的数值仿真流体计算软件CFD进行模拟计算,采用旋流低氧燃烧、燃料分级、炉内烟气自循环等先进降氮技术,降低燃烧火焰***高温度和燃烧氧的浓度,可以控制NOx浓度小于30mg/m3,为助力“低氮北京”尽一份力量。



    冷凝蒸汽锅炉五大核心技术

    1. 冷凝蒸汽锅炉火焰分割技术:卡瓦诺燃烧器设计了多支枪侧供气,提高燃气流速,这不仅增大了火焰的散热面积,同时还降低了火焰温度,可以使得燃料气和空气充分混合,完全燃烧,抑制一氧化碳和氮氧化物的生成。

    2. 冷凝蒸汽锅炉燃料分级技术:燃料分级技术是目前广泛使用的技术,具有低氮效果显著稳定,并且易于维修和改造等优点。通常来说,采用燃料分级技术可以将氮氧化物排放减少40%-50%。

    3. 冷凝蒸汽锅炉空气分级技术:空气分级燃烧的基本原理是,将燃料的燃烧过程分阶段完成。这种空气分级燃烧技术在燃烧器的设计中采用,可以得到低NOx燃烧器。

    4. 冷凝蒸汽锅炉炉内烟气循环技术:试验表明,在燃料分级技术的基础上采用炉内烟气循环可以减少55%的氮氧化物排放。按照传统工艺锅炉氮氧化物排放在80mg/Nm3来说,经过燃料分级加炉内烟气循环改造后,氮氧化物排放可以减到30mg/Nm3左右。


    5. 冷凝蒸汽锅炉火焰稳定技术:在实际工程应用中,燃料分级技术***大的问题是当负荷低于设计点时火焰稳定性不好,这直接影响到燃烧器在低负荷运转下的表现。卡瓦诺低氮燃烧器,通过设计一次燃料烧嘴和优化耐火砖设计的方法,克服了这一难题。





    冷凝蒸汽锅炉盾牌防护

    构筑安全防护盾,多一种保护,就是多一份责任,让客户安全、放心使用。

    1.水位保护

     配置两只板式液位计,相互比较,反映真实水位;电极点水位平衡筒,可以准确的采集水位信号并发出报警或进行给水泵控制。

     配置2台不锈钢立式多级泵,用于锅炉给水,运行和备用满足要求。

    2.压力保护

      配置2个高精度、高灵敏度压力表,直观显示锅炉的运行压力。

      配置2个丹佛斯压力控制器,在蒸汽压力超压报警,达到预设压力时切断燃烧器,立即停炉,保证锅炉安全。

      配置2个大排量全启式安全阀,在锅炉压力超过极限时,根据安全阀设计的整定压力,排汽泄压,确保锅炉正常运行。

    3.


    冷凝蒸汽锅炉温度保护配置烟温传感器,监测锅炉排烟温度在设计规定的范围内,超温后立即锁停燃烧器。配置双金属温度计,监控空预热排烟和冷凝器的烟气温度,保证锅炉正常运行。

    冷凝蒸汽锅炉熄火保护 配置紫外型光敏电眼,监测炉膛内燃烧情况,预防危险情况发生(爆燃)

    5.冷凝蒸汽锅炉停电自锁保护

      在突发电源中断情况下,锅炉运行立即停炉自锁,若电流恢复通电,随时启动,必须复位解除自锁,才能重新点火启动

    6.冷凝蒸汽锅炉防爆泄压保护

      在燃气意外泄漏,点火后发生爆炸之时,机械式弹簧防爆门可瞬间开启,泄放炉膛内的燃气爆燃压力,保护锅炉壳体的安全。



     冷凝蒸汽锅炉核心配置

    满足***高热效率的标准配置,才能真正发挥锅炉的***佳性能。

     冷凝蒸汽锅炉低氮分体燃烧机】


    采用(低氧式、分布式、循环式、分级式)四级燃烧技术,韩国先进燃气比例控制技术,根据燃烧需要,调节燃气大小,可精确控制空气、燃料比,稳定节能。达到低氮、***,满足***严厉环保法规锅炉污染物排放要求。

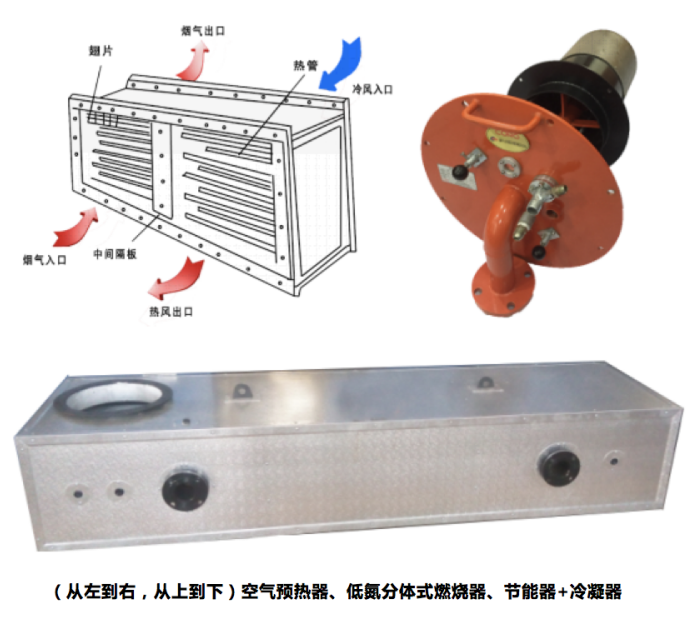

    冷凝余热回收低氮燃气蒸汽锅炉***空气预热器】


    基于超导真空传热原理设计的热管式空气预热器,可在低温情况下快速启动,迅速换热。换热管采用铝镁合金螺旋翅片管,换热强度高。双向纯逆流换热模式,瞬间提高空气温度,加速燃烧,燃烧效率高达100%。

    冷凝蒸汽锅炉节能冷凝一体机】


    基于耐腐蚀、长寿命设计原理,采用ND钢基管,外装铝镁合金螺旋鳍片,扩展换热面。极限回收烟气中的显热和水蒸汽凝结后的汽化潜热,加热锅炉补给软化水,提升给水温度,降低排烟温度,节省燃气费用。

    冷凝蒸汽锅炉洁净型炉水取样器】

    盘管采用***304不锈钢制造,对锅炉水质无任何污染。冷、热介质逆向流动,从而达到***大冷却效率。设计精巧,节省空间,自排水设计,确保样品无残留。

    冷凝余热回收低氮燃气蒸汽锅炉高质量不锈钢多级给水泵】


    叶轮采用不锈钢办精密铸造,耐腐蚀。电机优化设计,结构紧凑,***节能;可采用管道式安装, 安装空间小;泵体精工装配,维修方便。


    冷凝蒸汽锅炉智能化PLC控制器】

    配置进口原装控制器,多通道信号监测反馈,动画开机显示效果。7英寸液晶触摸显示屏,醒目直观,方便操作。

    冷凝蒸汽锅炉精美304不锈钢外包】

    有非常好的耐蚀性、耐热性,外表光洁,美观漂亮。



    冷凝蒸汽锅炉外形尺寸图
