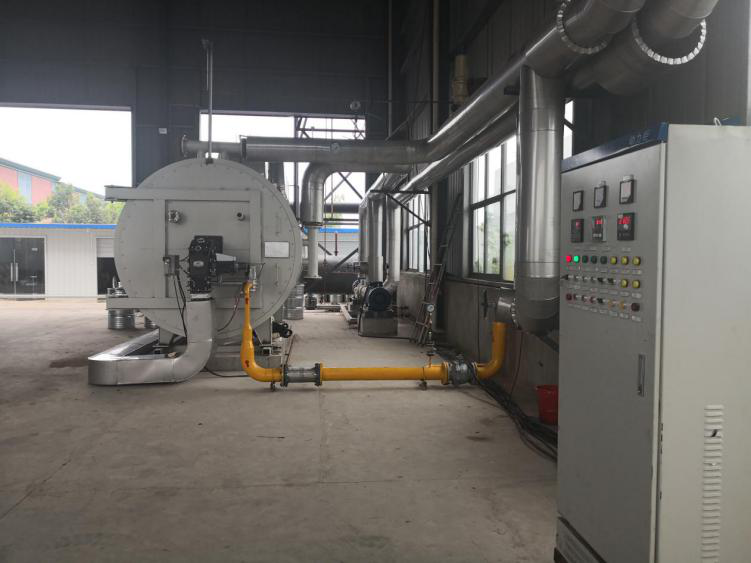

燃气导热油锅炉的热媒循环供热系统由:燃气导热油锅炉的炉本体、循环泵、系统管道、阀门及高低位槽等组成。
其中燃气导热油锅炉的炉本体是导热油供热系统***关键的核心设备,为此,***介绍我公司所生产的***新第三代***具优势的燃气导热油锅炉本体优势。

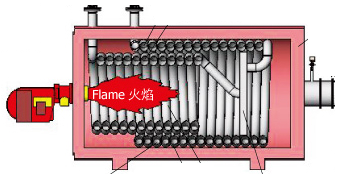

1.燃气导热油锅炉本体盘管结构特征:锅炉本体采用卧式圆筒螺旋盘管结构,设置内外二层盘管,盘管间采用串联型结构连接。炉管材质为 :GB3087锅炉钢管,20#钢。
燃气导热油锅炉的受热面由内、外密排的圆盘管表面组成,内盘管内侧表面为辐射受热面,内盘管外侧表面和外盘管表面,构成对流受热面,形成三回程火道。燃料在燃气导热油锅炉的内盘管内侧表面燃烧放热,经辐射***受热面吸收大部分热量后,高温烟气进入燃气导热油锅炉的第二回程对流受热面,第三回程对流受热面进行换热,导热油在圆盘管中流动吸收热量,烟气温度随三回程受热面吸收热量,逐级降低,***后烟气经燃气导热油锅炉的炉体烟气出口处排出炉体。
燃气导热油锅炉的炉体盘管采用串联型结构连接其显著特点是:导热油在串联型燃气导热油锅炉的盘管中热循环,低温进,流程是并联型炉管的二倍,流程长。流量小,节省用电,高温出,温差大,炉体排烟温度低,充分吸收对流热,燃烧辐射热,没有热能浪费,炉体出油温度就是用热设备的***高温度,实际燃气导热油锅炉的炉体排烟温度是用热设备的用热温度+20度左右。炉体永远不会结焦,锅炉寿命长。
燃气导热油锅炉的优势就是:导热油热油循环低温进,高温出,温差大,燃气导热油锅炉的炉体排烟温度低,热效率高,节省天燃气,节省使用成本,
2.燃气导热油锅炉的核心点是:
1.燃气导热油锅炉的炉体有独特的低氮大炉膛尺寸,炉体盘管受热面大,多回程火道,内外盘管串联型结构设计,多管并进,导热油在串联型炉管中循环流程长,低温进,高温出,导热油热循环受热均匀,充分吸收对流热,燃烧辐射热,进出油温差大,降低炉体排烟温度,并通过先进的膜温控制,使导热油在炉管中热循环,无局部导热油过热结焦,延长了炉体盘管的使用寿命,延长了导热油的使用寿命,炉体正常使用维修保养,寿命可达15-20年之久。2.炉体有快开的炉门,便于锅炉维修保养。
而国内被淘汰的燃气导热油锅炉,其炉本体内部盘管结构是并联型,导热油在并联型盘管中循环,流程短,实际流程只有并联型炉管的二分之一,流量大,浪费电能,温差小,炉体排烟温度高,炉体出油温度是内外盘管出油温度的平均温度,导热油在炉管中热循环有局部导热油过热结焦,缩短锅炉寿命,缩短导热油的使用寿命。
为此新锅规61页(4)规定:并联炉管数大于或等于5根的液相锅炉,任一根炉管出口有机热载体温度超过设定限值时,必须停炉保护锅炉!
跟据公式:输出热量Q=比热C×质量m×温差△t,温差越大,炉体排烟温度就越低,燃气导热油锅炉输出热功率就越大。在同样的燃烧功率,同样的流量的情况下比较,内外盘管串联型燃气导热油炉要比内外盘管并联型燃气导热油锅炉输出热功率大,特别是大功率的两种形式的燃气导热油锅炉比较,节省天燃气燃料更显著,节省使用成本更大,而且炉体排烟温度更低,炉体永不结焦,锅炉寿命长,寿命可达15-20年之久。
俗话说的好:不怕不识货,只怕货比货,望客户思量。
