    燃气导热油锅炉主机、主要配套设备简述

    上能锅炉 2019-01-17 1068次 返回

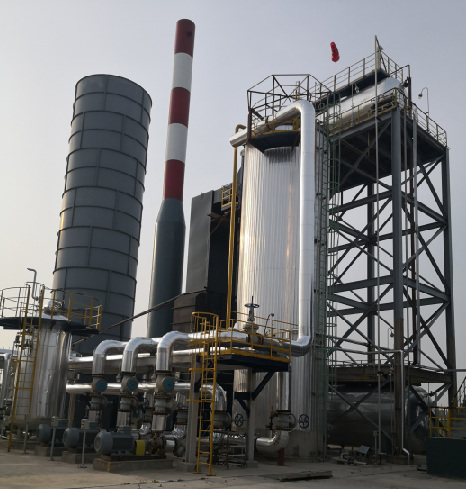

    这是我公司为山东东营华浩化工有限公司定做的1600万大卡立式燃气导热油锅炉,于20186月交付使用,为贵公司创造效益,受到客户一致好评。


    一、燃气导热油锅炉本

    燃气导热油锅本体,通常由无缝钢管盘成数组受热面,燃料气被燃烧器喷入炉内燃烧,产生高温火焰与烟气在受热面之间流动,高温导热油在炉管内以设计规定的流速流动,燃料产生的热能通过燃气导热油锅炉管壁传给导热油,使其升温,并向燃气导热油炉外输出热量

    二、燃气导热油锅尾部加装节能换热器

    燃气导热油锅在额定工况下炉本体出口烟气温度均超过 300℃,为了提高燃气导热油锅炉系统能源转换利用率,以滿足安全节能环保的要求,需加装节能换热器。节能换热器有余热蒸汽炉,空气预热器,省煤器。由用户选择。由于燃气导热油锅尾部装节能换热器会引起烟气空气流阻的变化需要选择相匹配燃烧器

    三、燃气导热油锅所选用的燃气燃烧器

    燃气导热油锅所选用的燃气燃烧器是一种组织燃烧的装置,是一种机电一体化产品,从燃料上分大致可分为:液化气、天然气、城市煤气及油气两用型。从控制形式上分:滑动两级式及比例调节式;从结构形式上分:整体式及分体式

    燃气导热油锅所选用的分体式燃烧器;为突破一体的性能***如较大出力时更大功率的风机不必一体内置,允许使用髙温助燃风,动力噪音源可转移至降噪隔离区等.根据应用系统状况可选择分体式燃烧器.锅炉尾部加装空气预热器需选用分体式热风型燃烧器

    四、燃气导热油锅所选用的高温循环泵

    燃气导热油锅所选用的循环泵是推动导热油不断循环流动之动力源,它的额定流量必须和燃气导热油锅相匹配,什么样的炉型配多少流量的循环泵,是通过严格的设计计算和论证才确定的,一般情况下,不要也不应变更,若具体原因,希望变更,必须根据具体情况,经计算,才能确定其可行性,燃气导热油锅和循环泵对流量的匹配要求,是为了保证燃气导热油锅管内高温导热油的流速能达到设计要求,以保证燃气导热油锅和高温导热油能长期安全供热。

    燃气导热油锅供热系统在高温情况下运行时,高温循环泵可能发生故障而停止运转,以免高温导热油的流量减少及停止,从而导致高温导热油超温变质结焦,并损害燃气导热油锅炉的炉本体。因此燃气导热油锅的高温循环泵在一般供热系统中,要配二台,一台运行,一台作备用,一旦运中的高温循环泵发生故障,即可马上切换到备用泵运行,两泵取相同型号,并应保持在良好状态。

    五、燃气导热油锅油过滤器

    燃气导热油锅高温导热油供热管路系统中的杂质,对系统正常运行是很不利的,尤其当一些固体杂质,一旦被吸入循环泵,将打坏高速旋转的泵转子叶片,因此高温导热油进循环泵前管线上必须安装油过滤器,通过过滤器滤网,滤除系统中机械杂质及悬浮在高温导热油中的碳料和高聚合物,起到保护高温热油循环泵的作用。

    六、燃气导热油锅油气分离器

    燃气导热油锅炉的油气分离器,是一个圆柱形受压容器,高温导热油自圆周的切线方向进入,在圆柱体内作高速旋转,由于离心分离的作用,高温导热油流体内混有的气体水蒸汽,就被分离出来,向上,由上端面的通向膨胀槽的管子排出,排气后的有机热载体由下端面的管子输出,在供热系统内继续循环。由油气分离器排出的气体,有空气,水蒸汽,及一些有机热载体(即导热油)里混有的挥发成份,在供热系统升温过程中,这些气体必须排除,否则将妨碍供热系统正常、稳定地供热。

    七、燃气导热油锅膨胀槽(高位槽)

    燃气导热油锅炉膨胀槽的功能作用主要是用作热载体因温度变化而产生体积变化的补偿,同时稳定系统热载体的压头,还可以帮助系统脱水排汽。正常工作时应保持高液位状态,当突然停电或热油循环泵发生故障而需紧急停炉时,可以将冷油置换阀门打开,此时高位槽的冷油利用其位能流经燃气导热油锅炉的炉管而将炉内热油压入储油槽,从而防止炉管内导热油超温。

    八、燃气导热油锅炉储油槽

    燃气导热油锅炉储油槽的功能作用主要用来贮存高位槽、炉本体内及系统排出的导热油,便于燃气导热油锅炉及附属设备的调试和维修保养。正常工作时应处于低液位状态,随时准备接受外来导热油。排气口(呼吸口)应接至安全区,且不得设置阀门(用氮气保护系统除外)

    九、燃气导热油锅炉注油泵

    燃气导热油锅炉的齿轮注油泵用来向系统补充或抽出导热油,供操作人员调节系统中导热油之用。泵体上箭头方向应是主轴旋转方向,也是介质的流动方向。

    十、燃气导热油锅炉的控制系统详见供热工艺流程图, 电气控制原理图、接线图.

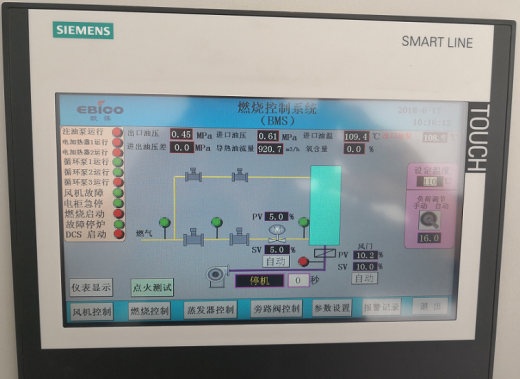

    燃气导热油锅炉的控制系统集就地仪表、集中控制仪表、强电控制于一体。它是燃气导热油锅炉控制的中心与关键,对燃气导热油锅炉的温度、液位、压差或流量进行检测与控制,并对燃气导热油锅炉的热负荷进行全自动调节。

    燃气导热油锅炉的常用仪表主要包括铂热电阻、电接点压力表、双金属温度计、数显温度控制仪、数显压力控制仪、压力表、液位控制器、燃烧器控制器等, 强电控制是对循环泵、注油泵、燃烧器及其鼓风机等进行电气控制。,电源通常采用~380220VAC±10%50Hz±5%,工作环境温度≤50℃,相对湿度 85%为宜。为确保燃气炉长期安全可靠运行,通常设置以下连锁保护(报警):高位槽低液位、燃气导热油锅炉出口热油超温、进出口压力高低(流量低)、循环泵停机。

    1. 燃气导热油锅炉的动力控制

    燃气导热油锅炉的动力控制部分主要控制高温循环泵,注油泵,燃烧器风机的起停,并使高温循环泵运行、压力(或流量)、高位槽液位、导热油温度与燃烧器连锁,确保燃气导热油炉的安全运行。

    2. 燃气导热油锅炉的仪表显示控制

    燃气导热油锅炉的仪表显示控制部分分为就地显示和集中仪表控制。通常情况下采用出口油温控制燃烧器负荷,进行油温调节,并控制燃烧器开、停;使用户通过进、出口油温了解燃气导热油炉的出力情况及设备的用热情况;高温导热油循环进炉压力低显示并报警,出炉压力高显示并报警或流量显示并报警;膨胀槽低液位报警,保证其有足够的导热油参于高温循环,采用温度信号控制燃烧器,使燃气导热油锅炉达到全自动负荷调节的功能。

    十一、燃气导热油锅炉的用途:

    燃气导热油锅炉广泛用于如石化。纺织。印染。塑料。橡胶。食品加工。木材加工。沥青加热。纸箱生产。蔬菜脱水。烤漆。铸造砂模烘干等,还可用于350oC 焙烘、蒸化、定型、溶融、干燥 。

    十二、燃气导热油锅炉的工作原理:

    燃气导热油锅炉是以天燃气为燃料导热油为热载体利用高温循环油泵强制液相循环。将热能输送给用热设备。继而返回重新加热的直流式特种工业加热(燃气导热油锅炉)

    十三、燃气导热油锅炉的实样:
