    电加热器是太阳能发电化盐系统中的一个重要加热设备

    上能锅炉 2022-11-10 260次 返回

    作者:常州市上能锅炉有限公司芮亚平,咨询电话:13815029577


    电加热器它主要是一种将电能转换为热能的一种国际流行的高品质长寿命电加热设备,它是采用流体热力学原理均匀地带走电热元件工作中所产生的巨大热量,使被加热介质温度达到用户工艺要求的一种加热设备,电加热器也是太阳能发电化盐系统中的一个重要设备,取代燃气熔盐炉化盐。

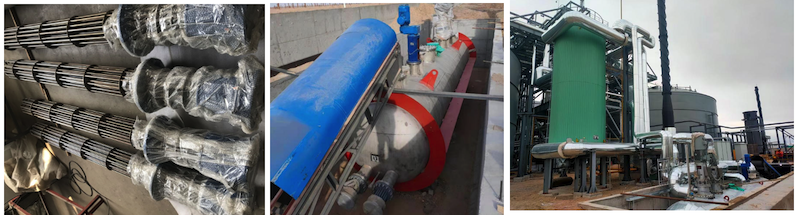

    CleanShot 2022-11-10 at 09.43.56@2x_800x247


    一、电加热化盐设备系统功能是将固态熔盐加热熔化并升温***550℃,化盐系统主要设备间要说明如下:

    说明如下:

    (1)电加热器:载热介质为熔盐的热载体电加热器,用于加热固态与液态熔盐,温度升***550℃输出

    (2)化盐槽:用于存储高温熔盐的槽类容器,;

    (3)化盐泵:用于提供压头使熔盐在二级电加热器中进行循环流动的泵类设备。

    (4)搅拌器:用于化盐过程中,对化盐槽内固液熔盐均匀混合的器件;

    (5)破碎机:用于熔盐加料时,对板结的熔盐物料进行破碎的设备;

    (6)熔盐输运机:用于熔盐加料时,对熔盐物料进行传输的装置。

    电加热器盐炉化盐系统供货清单

    序号

    设备名称

    数量

    规格型号

    备注

    1

    电加热器

    1

    额定热功率20MW;处理量:120t/h;

    熔化温度***550℃

    包刮一次仪表,电控柜

    2

    化盐罐

    1

    80M3熔化温度290℃***550℃

    含化盐槽加盐口漏斗、烟囱、含保温,主体材料S347H,垫板S347H,支座采用S304,烟囱为碳钢。

    3

    搅拌器

    1

    双层桨叶

    液下材质为不锈钢304

    4

    高温熔盐泵

    2

    流量Q=100m3,扬程H=60米

    一用一备,变频控制调节流量,温度不低于550℃,

    5

    皮带运输机

    1

    单台上料能力不低于120T/H系统要求

    含加料斗、防护罩等

    6

    破碎机

    1

    单台上料能力不低于120T/H系统要求

    含支撑结构和入口漏斗等

    三、供货设备技术说明:

    3.2化盐槽

    (1)化盐槽1台,设计成卧式圆筒形容器,设计容积要求不小于80m3满足每小时120吨的化盐量;

    (2)材质要求:化盐槽内所有与熔盐接触材料均采用347H,承受高温部件如垫板、化盐槽槽体接触部分等要求采用347H;



    (3)化盐槽设计温度不低于565℃,要求腐蚀裕量不小于2mm;


    (4)化盐槽设置化盐泵安装口、搅拌器安装口、加盐口、熔盐罐排净口,循环回盐口,排净口,且应设置液位计、测温及测压等仪表接口。

    (5)化盐槽筒体和封头所有对接焊缝要求100% X射线检测,符合NB/T 40713.2-2015《承压设备无损检测》中规定的II级合格;


    CleanShot 2022-11-10 at 09.46.31@2x_800x349

    (6)仪表测点要求:

            A 液相区域(靠近熔盐泵侧)布置带远传信号的顶装式磁翻板液位计1个,1个熔盐温度检测热电偶;

            B 固液两相区域(靠近加盐口侧)布置2个熔盐温度检测热电偶,分别检测搅拌器附近及加盐口附近熔盐温度

    3.3 搅拌器

    (1)与熔盐接触部件的材质选择及设计计算应满足在550℃熔盐中长时间持续稳定运行,其强度、刚度和其他机械性能满足要求;

    (2)搅拌器含电机,电机要求:额定电压:380V;频率:50Hz;绝缘等级:F;防护等级:IP55;

    3.4 破碎机

    (1)破碎机1台,类型为锤式破碎机,单台破碎机生产能力要求不低于120吨/h(熔盐堆积密度约1.092t/m3),且能保证在本规格书所述环境中每天24小时不间断持续稳定运行。

    (2)破碎机进料粒度不少于500mm,出料粒度不大于30mm。

    (3)电机要求:额定电压:380V;频率:50Hz;绝缘等级:F;防护等级:IP55

    3.5皮带输运机

    (1)熔盐输运机1台,类型为皮带输运机,用于输运经破碎机破碎后的固态熔盐(硝酸钾和硝酸钠,破碎后粒度不大于30mm)。

    (2)要求单台皮带输运机上料能力不低于120吨/h(熔盐堆积密度约1.092t/m3),且能保证在本规格书所述环境中每天24小时不间断持续稳定运行。

    (3)单台皮带长度不低于15m,带宽需满足上料能力要求,皮带设计防雨防尘护罩,确保不受风沙雨水影响,输运过程中无熔盐泄露或滑落。

    (4)皮带要求能承受温度不低于150℃,且长期运行无破裂。

    (5)电源要求:三相供电,电压等级380V,频率:50Hz;绝缘等级:F;防护等级:IP55。

    常州市上能锅炉有限公司生产的电加热器,燃气熔盐炉,是太阳能发电化盐系统中的重要设备,包刮化盐槽,搅拌器,破碎机,皮带输运机


    CleanShot 2022-11-10 at 09.52.28@2x_800x215

    联系人:常州市上能锅炉有限公司芮亚平,联系电话13815029577
