    冷凝节能低氮燃气蒸汽锅炉

    上能锅炉 2020-03-03 1987次 返回

    冷凝节能低氮燃气蒸汽锅炉_燃气蒸汽锅炉_常州市上能锅炉有限公司

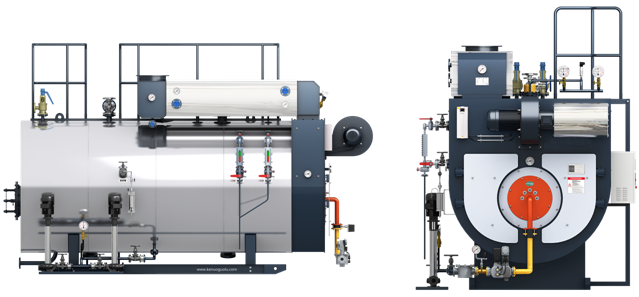

    image【1】配有***冷凝换热器,实测热效率达103%;

    【2】选配分体式低氮燃烧器,氮氧化物排放可低于30mg;

    【3】PLC可编程控制,轻松实现***集群控制和物流网智能控制;

    【4】配置***空气预热器,燃料燃尽率高达100%。

    低氮冷凝余热回收燃气蒸汽锅炉适用范围

     功率范围:1t/h~25t/h  适用燃料:天然气   燃烧方式:微正压燃烧

    低氮解决方案:CAVALLO卡瓦诺变频分体式低氮燃烧器 + FGR

    NOX排放:NOx≤30mg   热效率:热效率≥103%

    适用范围:

    1. 适用于所有制药、造纸、烟草、印染、制衣等工业用户;餐饮、医院消毒、桑拿中心、洗衣中心等商用途径;

    2. 同时可为汽-水换热器加热采暖系统提供热水、为溴化锂吸收方式制冷机提供动力。



    低氮冷凝余热回收燃气蒸汽锅炉概述

    image上能超低氮冷凝余热回收燃气蒸汽锅炉,采用***率低应力卧式湿背内燃烟气二回程结构,配置***空气预热器和节能冷凝一体机;圆弧形对开炉门设计,运用大炉膛全混合燃烧和***螺纹烟管传热;首创低氮耦合,炉内独有四级低氮燃烧技术,***抑制NOx生成;配置瑞士ABB变频器,意大利CAVALLO卡瓦诺变频分体式超低氮燃烧器,7英寸液晶触摸屏与高性能PLC可编程控制器,实现锅炉NOx≤30mg的超低排放标准。

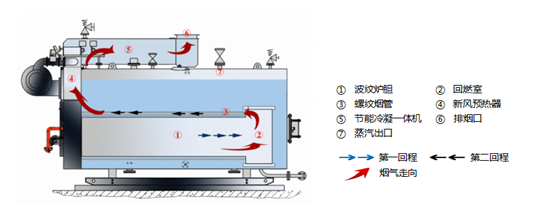

    低氮冷凝余热回收燃气蒸汽锅炉工作原理

    image锅炉采用大容积全波纹炉胆,湿背式跑道型回燃室,全螺纹烟管对称且均匀布置在炉胆两侧。Cavallo卡瓦诺变频分体式超低氮燃烧器提供燃料燃烧,喷出的火焰在炉胆内湍流燃烧。产生的高温烟气经回燃室折返,进入螺纹烟管,***换热后,由前烟箱进入空气预热器,烟气逆流换热,加热冷空气;降温的烟气顺流进入节能冷凝一体机,烟气逆流通过错排的硅镁铝合金翅片管扩展受热面,回收烟气潜热和显热,预热锅炉给水温度,热量极限回收后的烟气经烟囱排入大气。

    低氮冷凝余热回收燃气蒸汽锅炉性能特点

    上能超低氮冷凝余热回收燃气蒸汽锅炉,采用***率低应力卧式湿背内燃烟气二回程结构,将大量低温受热面布置在本体受压区外,加大蒸汽空间提高蒸汽干燥度,降低锅炉热应力,避免锅炉本体内冷凝腐蚀,从而提高本体热效率。且注重顶层设计,将锅炉本体、空气预热器、节能冷凝一体机、CAVALLO卡瓦诺变频分体式超低氮燃烧器、智能控制系统进行***集成。







      管路系统简单可靠,减少安装占地面积,烟气通道简洁流畅。低温冷凝极限回收燃料的同时,提升锅炉***大热效率高达103%,实现30mg超低氮排放。


    【1】二回程结构设计

    锅炉优化设计为跑道型回燃室,二回程管束,有效增大蒸汽空间,提高蒸汽干燥度。

    【2】超大波纹炉胆

    炉水受热均匀,水位、汽压更加稳定;

    增大燃烧空间,降低火焰温度,实现NOx≤30mg的超低排放标准。

    【3】意大利Cavallo卡瓦诺悬臂式风机及不锈钢消音器

    体积小、重量轻、风压/风量稳定;增加了消音装置,超长寿命、超低噪音。

    【4】节能冷凝一体机

    极限回收烟气中的显热和水蒸汽凝结后的汽化潜热,提高给水温度,降低排烟温度,节省燃气费用,有效提升锅炉热效率高达103%;采用***ND钢+硅镁铝合金缠绕复合翅片管,传热性能高,耐腐蚀性强。








    【5】空气预热器

    低温情况下可快速启动,迅速加热空气;

    换热强度高,抗腐蚀性强;

    双向纯逆流换热模式,瞬间提高空气温度,加速燃烧,燃烧效率高达100%。

    【6】Cavallo卡瓦诺变频分体式超低氮燃烧器

    意大利Cavallo卡瓦诺超低氮燃烧器,拥有低氧式、分布式、循环式、分级式四级燃烧技术;

    结合烟气再循环西门子FGR技术,实现30mg超低氮排放;

    采用瑞士ABB变频器,实现变频比例控制燃烧,***节能。

    image【7】变频给水

    给水稳定;炉水波动小;蒸汽压力稳定;蒸汽干燥度高

    【8】PLC智能控制器

    采用7英寸液晶显示触摸屏,与高性能可编程PLC控制器***匹配;

    具备高低水位/超压/超温报警等联锁安全防护功能,可有效实时记录锅炉运行状态,***监控锅炉运行安全。

    低氮冷凝余热回收燃气蒸汽锅炉供热系统图

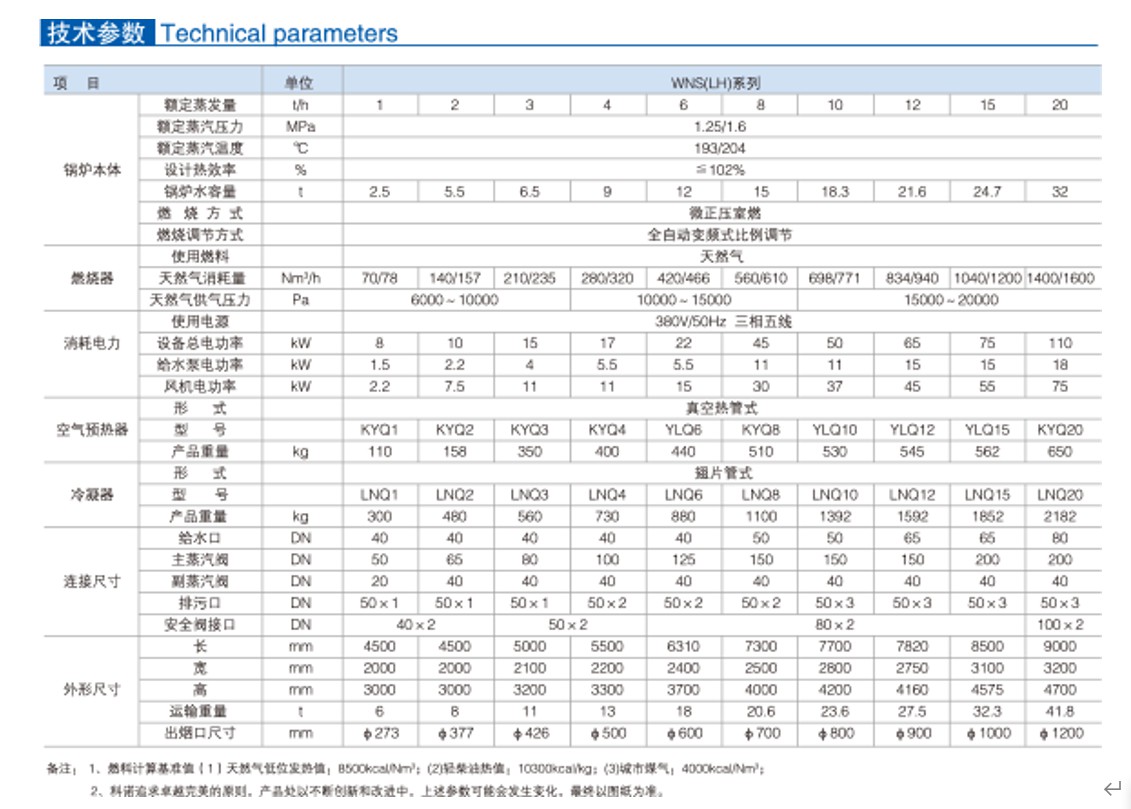

                 低氮冷凝余热回收燃气蒸汽锅炉技术参数




    有关燃气蒸汽锅炉,冷凝式燃气蒸汽锅炉,低氮冷凝余热回收燃气蒸汽锅炉的技术性能介绍可咨询常州市上能锅炉有限公司的网站(www.czrfl.cn  www.czrsgl.com)
    联系电话:0519-82052399
